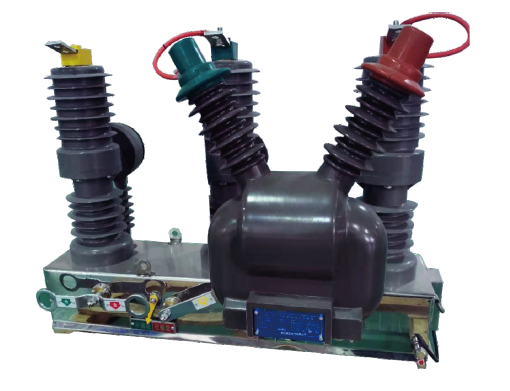

ZW32- 12系列戶外交流高壓真空斷路器(以下簡稱" 斷路器”)系三相交流50Hz戶外高壓開關設備，主要用于農網和城網的1 0kV戶外配電系統作為分、合負荷電流、過載電流及短路電流之用;地可用于其它類似場所。可配合智能控制器(看門狗)使用，對分支線路實施保護，能自動切除線路的相間接地、相間短路、過流等故障，確保非故障用戶的用電安全。智能控制器采用32位ARM高速單片機作為主控芯片，運行速度快、檢測靈敏準確、保護動作及時迅速。同時具有無線遙控分合閘、本地串口參數設置、GSM短信控制、GPRS無線通信、PDA掌機通信等通訊方式可供選擇。ZW32-12系列戶外交流高壓真空斷路器符合國家GB1984《交流高壓斷路器》和國際電工委員會IEC60056《高壓交流斷路器》等標準。

  1斷路器采用三相支柱式結構,具有開斷性能穩定可靠、無燃燒和爆炸危險、免維修、體積小、重量輕和使用壽命長等特點.

  2斷路器采用全封閉結構,密封性能好,有助于提高防潮、防凝露性能，特別適用于嚴寒或潮濕地區使用。

  3三相支柱及電流互感器采用進口戶外環氧樹脂固體絕緣,或采用戶內環氧樹脂外包有機硅橡膠固體絕緣具有耐高低溫、耐紫外線、耐老化等特點。

  4操動機構采用小型化彈簧操動機構,儲能電機功率小分合閘能耗低;機構傳動采用直動傳輸方式,零部件數量少可靠性高。操動機構置于密封的機構箱內,解決了操動機構銹蝕的問題提高了機構的可靠性。

  5斷路器的分合閘操作可采用手動或電動操作及遠方遙控操作?？膳c智能控制器配套實現配電自動化,也可以與重合控制器配合組成自動重合器、分段器。

  6斷路器可以裝設二相或三相電流互感器供過電流或短路保護用也可以給智能控制器提供電流采集信號;根據用戶要求可加裝計量用電流互感器。

  7斷路器可外帶三相聯動的隔離開關在隔離開關分閘狀態下有明顯可見斷口,并具備與斷路器本體之間的防誤聯鎖裝置。斷路器處在合閘位置時,隔離開關不能進行分合閘操作;只有隔離刀完全合閘或完全分閘時才可操作斷路器?？蛇B裝避雷器支柱絕緣子維護方便。
